在数字时代，互联网已成为连接世界的“通天塔”。作为一名“程序猿”，我们敲击着通用的语言，构建着这个互联世界。但你是否想过，你的“Hello World!”代码本身也是一种协议，是你与计算机沟通的方式？而要连接世界，让“一大片机器互相协作”，则需要更复杂的网络协议。

一、协议的三要素

无论是人类语言、计算机语言，还是网络协议，它们都具备以下三个核心要素：

• 语法 (Syntax)：规定了内容需要符合的规则和格式。例如，编程语言中括号要成对，语句要以分号结束。在网络协议中，HTTP 请求和返回也有其特定的格式。
• 语义 (Semantics)：代表了内容的意义。例如，数字相减有意义，而数字与文本相减通常无意义。HTTP 响应中的状态码 200 表示网页成功返回，404 则表示未找到页面。
• 顺序 (Sequence)：规定了操作的先后次序。例如，先加后减的计算顺序。在网络通信中，先发送 HTTP 请求，才有对应的 HTTP 返回。

二、网络为什么要分层？理解网络包的“生命周期”

教科书常将网络分层比喻为公司架构，但这种比喻并不恰当。更准确的理解是，网络分层是为了处理复杂性，是一种程序设计的必然要求。网络包在传输过程中，就像俄罗斯套娃（或层层封装的快递），每一层都在上一层的数据外加上自己的“头部”信息，形成一个完整的包裹。

核心原则：只要是在网络上跑的包，都是完整的。可以有下层没上层，绝对不可能有上层没下层。

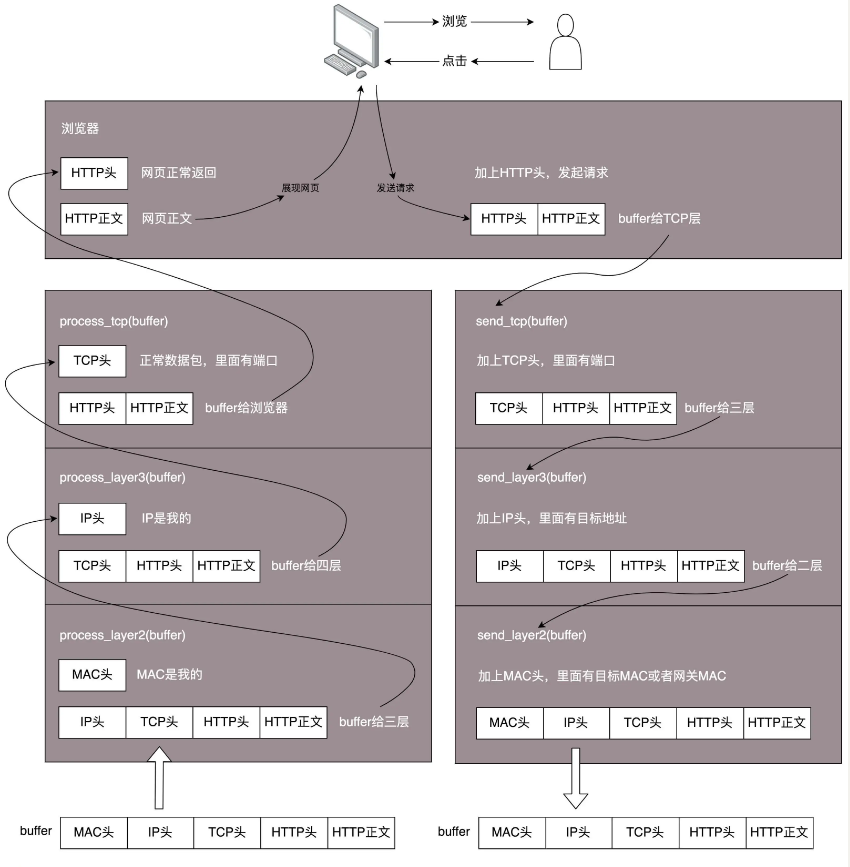

• 发送过程（封装）：当你点击浏览器发送 HTTP 请求时，你的程序（浏览器）将 HTTP 请求内容交给底层的网络处理程序。

  1. 应用层数据（HTTP请求）会被 TCP 层加上 TCP 头（包含源端口和目的端口，如80端口）。
  2. 带TCP头的包再交给 IP 层加上 IP 头（包含源 IP 和目的 IP 地址）。
  3. 带IP头的包再交给 MAC 层加上 MAC 头（包含源 MAC 地址和目的 MAC 地址）。
  4. 最终，这个完整的网络包通过网卡发送出去。

• 接收过程（解封装）：当网络包到达你的机器时，网络处理程序会逐层解开：

  1. MAC 层首先处理，检查 MAC 头是否与本机相符，如果相符则去掉 MAC 头。
  2. 然后交给 IP 层处理，检查 IP 头是否与本机相符或需要转发，如果发给本机则去掉 IP 头。
  3. 再交给 传输层（TCP或UDP），根据 TCP/UDP 头判断包的类型（发起、应答、数据包），处理后去掉 TCP/UDP 头。
  4. 最终，应用层（如浏览器）根据端口号接收并处理剩余的应用层数据（如HTML内容），与底层无关。

设备分层：

• 二层设备（如交换机）收到完整的网络包，只摘取 MAC 头来判断是丢弃、转发还是自己保留。
• 三层设备（如路由器）收到完整的网络包，摘取 MAC 头后，还会摘取 IP 头来判断是丢弃、转发还是自己保留。

三、IP 地址与 MAC 地址：门牌号与身份证

在Windows上是ipconfig

在Linux上是 ifconfig 、ip addr

Windows上刷新DNS缓存的命令：ipconfig /flushdns

• ifconfig 是传统的网络配置命令，属于 net-tools 工具包。
• ip addr 是较新的命令，属于 iproute2 工具包，功能更强大。

在网络世界中，IP 地址和 MAC 地址是识别设备的两种重要方式。

• IP 地址 (Internet Protocol Address)：

  • 作用：相当于现实世界的“门牌号码”，具有远程定位功能，用于在互联网中找到目标机器。
  • 格式：IPv4 是 32 位（四段点分十进制表示，如 10.100.122.2），IPv6 是 128 位。
  • 唯一性：一个网络接口在一个网络中应拥有唯一的 IP 地址，冲突会导致网络问题。

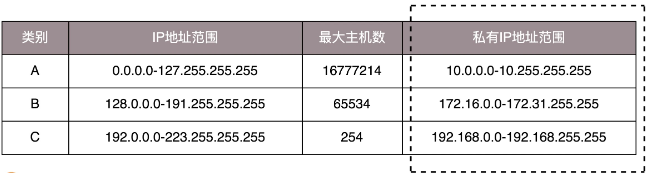

  • 公有 IP 与私有 IP：

    • 私有 IP 地址：在组织内部（如家庭、办公室、数据中心）使用，由内部 IT 人员管理和分配，可以在不同组织间重复使用。常见的私有 IP 段如 192.168.x.x、10.x.x.x 等。
    • 公有 IP 地址：由统一组织分配，全球唯一，用于互联网上的公开访问。

  • CIDR (Classless Inter-Domain Routing)：

    • 一种表示 IP 地址的方式，用斜杠/后跟数字表示网络号的位数（如 10.100.122.2/24 表示前 24 位是网络号，后 8 位是主机号）。
    • 通过将 IP 地址与子网掩码进行按位 AND 运算可得到网络号。

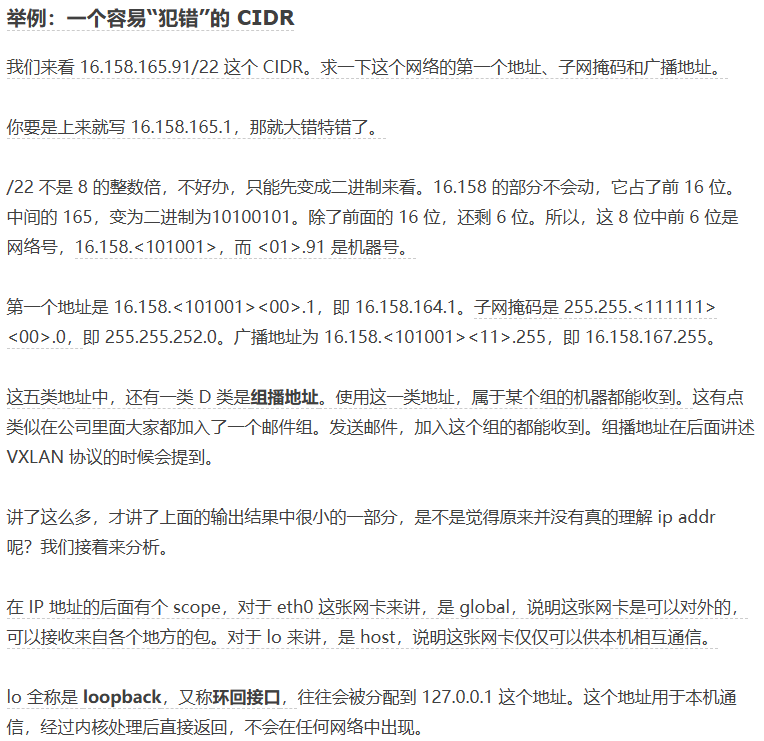

    • 示例：

      16.158.165.91/22

      • 网络号：16.158.164.0 (二进制计算 165 的前 6 位 101001 作为网络号，后 2 位 01 和 91 组成主机号。网络号主机位全为 0，所以 10100100 即 164)。
      • 第一个地址：16.158.164.1 (网络号 + 最小主机号)。
      • 子网掩码：255.255.252.0 (网络号位全为 1，主机位全为 0)。
      • 广播地址：16.158.167.255 (网络号 + 主机位全为 1)。

广播地址是一个特定的地址，它的主机位全部设置为 1。这意味着在这个子网范围内，所有的设备都会接收到发送到这个地址的数据包。

• MAC 地址 (Media Access Control Address)：

  • 作用：相当于设备的“身份证”，是一个网卡的物理地址，出厂时固化，设计上是全球唯一的标识。
  • 格式：十六进制，6 个字节表示。
  • 定位能力：MAC 地址的通信范围非常有限，仅限于一个子网（局域网）内部通信。
  • 与 IP 结合：尽管 MAC 地址全球唯一，但它不具备远程定位功能。要实现跨网络通信，必须依赖具有定位功能的 IP 地址。在本地子网内，IP 地址需要通过 ARP 协议解析为 MAC 地址才能进行通信。
  • 可修改性：虽然 MAC 地址由厂商分配且号称全球唯一，但操作系统层面可以修改 MAC 地址。在不同局域网内修改为相同的 MAC 地址不会导致冲突，但在同一局域网内冲突则会影响通信。

ip addr 命令解析（以 Linux 为例）：

• lo (loopback)：环回接口，通常分配 127.0.0.1 地址，用于本机进程间通信，数据包不离开本机。

• eth0 (网卡接口)：

  • link/ether fa:16:3e:c7:79:75：MAC 地址。

    • link 表示数据链路层的信息
    • link/loopback - 回环接口
    • link/ppp - PPP（点对点协议）接口
    • link/tunnel - 通用隧道接口
    • inet 是网络层（第3层）的IPv4地址信息

  • <BROADCAST,MULTICAST,UP,LOWER_UP>：网络设备状态标识。

    • UP：网卡已启动。
    • BROADCAST：网卡有广播地址，可发送广播包。
    • MULTICAST：网卡可发送多播包。
    • LOWER_UP：物理层（L1）已启动，通常表示网线已插入。
  • mtu 1500 (Maximum Transmission Unit)：最大传输单元。这是 MAC 层的概念，指一个以太网帧中数据（不含 MAC 头和帧校验码）的最大载荷大小为 1500 字节。如果 IP 包加上 TCP 头和 HTTP 头后超过这个大小，就需要分片传输。

  • qdisc pfifo_fast (queueing discipline)：排队规则。内核通过它管理网络接口的数据包发送队列。pfifo_fast 是一种优先级队列，有三个波段 (band)，优先级从高到低，高优先级波段有数据时，低优先级数据包不会被处理。数据包根据 IP 头中的 Type of Service (TOS) 字段分配到不同波段。

    • pfifo_fast 适合简单需求，配置最少。
    • mq 更适合高性能多核和虚拟化环境。

• scope

  • global，说明这张网卡是可以对外的，可以接收来自各个地方的包
  • host，说明这张网卡仅仅可以供本机相互通信

数据链路层的层次结构：
┌─────────────────────┐
│    第三层(网络层)     │
├─────────────────────┤
│  LLC子层 (上子层)    │  ← 逻辑链路控制
├─────────────────────┤
│  MAC子层 (下子层)    │  ← 媒体访问控制
├─────────────────────┤
│    第一层(物理层)     │
└─────────────────────┘
MAC子层靠近物理层，负责介质访问、MAC地址和帧处理。
LLC子层靠近网络层，负责流量控制、错误检测和上层接口。

四、DHCP 与 PXE：IP 地址的“租用”与系统自动化安装

1. IP 地址的配置

可以使用 ifconfig，也可以使用 ip addr。设置好了以后，用这两个命令，将网卡 up 一下，就可以开始工作了。

使用 net-tools：

$ sudo ifconfig eth1 10.0.0.1/24
$ sudo ifconfig eth1 up

使用 iproute2：

$ sudo ip addr add 10.0.0.1/24 dev eth1
$ sudo ip link set up eth1

❌ 错误配置示例

• 周围机器都是 192.168.1.x
• 自己配置成 16.158.23.6
• 结果：包发不出去

🔍 原因分析

1. 网络包必须完整：有上层必须有下层

2. MAC地址填充问题：

   • 源MAC：自己知道 ✅
   • 目标MAC：需要判断 ❓

📡 Linux发包逻辑

判断目标IP是否同网段
├── 是 → 发送ARP请求获取MAC地址
└── 否 → 尝试发送到网关
    ├── 有网关 → 获取网关MAC发送
    ├── 无网关 → 包发不出去
    └── 网关配置错误 → 系统拒绝配置

⚠️ 配置要点

1. 网段一致性：IP必须与网络环境匹配
2. 网关限制：网关必须与本机至少一个网卡同网段

3. 实际部署：使用配置文件，包含：

   • CIDR
   • 子网掩码
   • 广播地址
   • 网关地址

2. 动态主机配置协议 (DHCP)

• 作用：为了方便客户端设备（如笔记本）自动获取 IP 地址，以及非技术人员的使用，DHCP 协议应运而生，实现了 IP 地址的动态自动配置和回收。这就像“租房”一样，按需使用。

• 工作方式（DORA）：

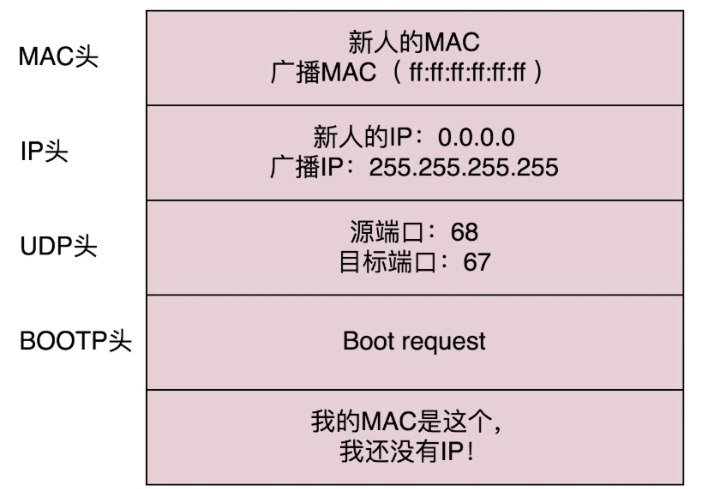

  1. DHCP Discover (发现)：新加入网络的机器（此时没有IP地址，源IP为0.0.0.0，目的IP为255.255.255.255，携带自身MAC地址）发送广播包，寻求IP地址租用。MAC 地址的唯一性在此处至关重要。
  2. DHCP Offer (提供)：网络中配置的 DHCP Server 收到 Discover 后，为该客户端保留一个可用的 IP 地址，并通过广播（因为客户端尚未拥有 IP 地址）向其提供此 IP 地址，以及子网掩码、网关和租期等信息。
  3. DHCP Request (请求)：客户端收到多个 Offer 后，选择其中一个（通常是最先到达的），并通过广播再次发送请求，告知所有 DHCP Server 它接受了哪个 IP 地址，并请求其他服务器撤销其提供的 IP 地址。
  4. DHCP ACK (确认)：DHCP Server 收到客户端的 Request 后，通过广播返回确认消息包（ACK），告知客户端已接受其选择，并发送最终的合法租用信息和其他配置信息。
• IP 地址的收回与续租：客户端会在租期过去 50% 时主动向 DHCP Server 发送请求续租，更新配置。

DHCP的必须项和缺省项

• 最小配置：IP地址 + 子网掩码 + 租约时间
• 推荐配置：+ 默认网关 + DNS服务器
• 完整配置：根据网络环境添加其他选项

3. 预启动执行环境 (PXE)

• 作用：除了分配 IP 地址，网络管理员还可以通过 PXE 协议（Pre-boot Execution Environment）实现自动安装操作系统，尤其适用于数据中心大批量机器的部署。

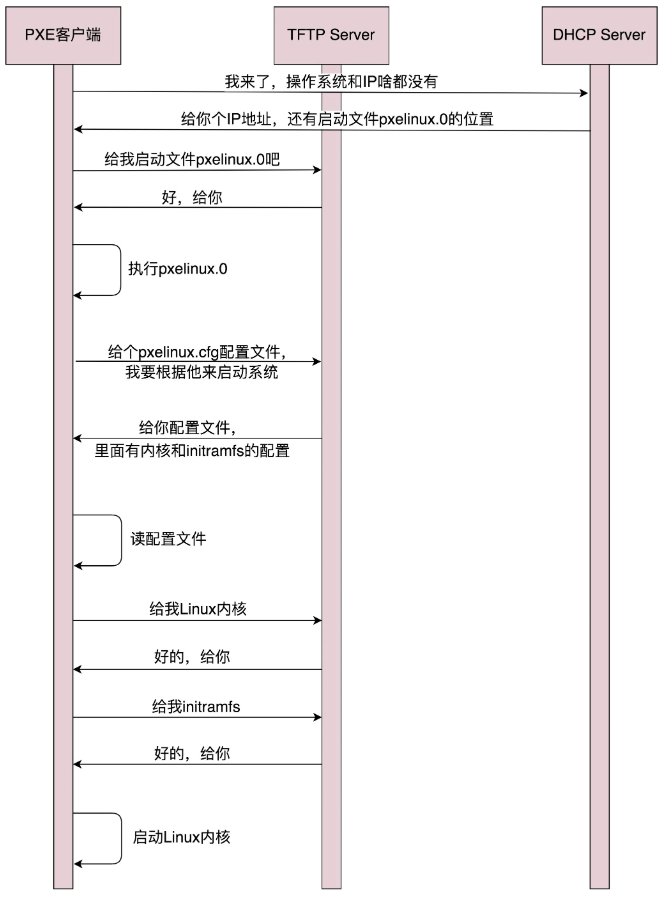

• 工作过程：

  1. PXE 客户端启动与 DHCP 请求：计算机启动时，BIOS 中的 PXE 客户端被调入内存。它会发送 DHCP 请求，不仅为了获取 IP 地址，还会请求 PXE 服务器的地址 (next-server) 和启动文件 (filename)。
  2. TFTP 下载启动文件：PXE 客户端得到 PXE 服务器地址和启动文件名（如 pxelinux.0）后，会使用 TFTP 协议（一种轻量级文件传输协议）从 PXE 服务器下载该启动文件。
  3. 下载配置与内核：启动文件执行后，会指示 PXE 客户端继续向 TFTP 服务器请求计算机的配置信息（如 pxelinux.cfg），并根据配置信息下载 Linux 内核和 initramfs 文件。
  4. 操作系统启动：所有必要文件下载完成后，Linux 内核启动，完成操作系统的初始化和安装。
• 安装后启动：为避免每次重启都重新安装操作系统，首次安装完成后，需将 BIOS 设置从网络启动更改为从硬盘启动。

问答小测

请用2-3句话简要回答以下问题。

1. 请解释网络协议“三要素”的含义。
2. 为什么说“只要是在网络上跑的包，都是完整的。可以有下层没上层，绝对不可能有上层没下层”？
3. IP地址和MAC地址各自的主要作用是什么？
4. CIDR是什么？它如何解决了传统IP地址分类的不足？
5. 公有IP地址和私有IP地址有什么区别？请举例说明。
6. 简述DHCP协议“四步走”的工作流程。
7. DHCP协议中的广播（Broadcast）机制在哪些步骤中发挥了作用？
8. 为什么即使知道目标IP地址，仍然需要MAC地址才能发送网络包？
9. MTU（最大传输单元）是哪一层的概念？它对网络包的传输有什么影响？
10. PXE协议主要解决了什么问题？它如何利用DHCP协议实现其功能？

问答小测答案键

1. 请解释网络协议“三要素”的含义。 协议三要素指语法、语义和顺序。语法规定数据内容的格式和规则；语义规定数据内容的具体意义；顺序则指定了操作执行的先后次序，确保通信双方能够理解和协调行为。
2. 为什么说“只要是在网络上跑的包，都是完整的。可以有下层没上层，绝对不可能有上层没下层”？ 这意味着网络包在传输过程中是层层封装的，上层协议的数据被封装在下层协议的数据中。例如，一个HTTP包必须包含TCP、IP和MAC层的信息才能在物理网络上传输，因为下层提供了传输和寻址的基础。
3. IP地址和MAC地址各自的主要作用是什么？ IP地址是逻辑地址，用于在互联网上进行远程定位和路由选择，实现跨网络通信。MAC地址是物理地址，用于在局域网内部标识唯一的网络设备，实现同一子网内的直接数据传输。
4. CIDR是什么？它如何解决了传统IP地址分类的不足？ CIDR（无类型域间选路）是一种IP地址表示方法，它使用斜杠后的数字表示网络号的位数。它打破了传统A/B/C类地址的固定划分，使得IP地址的分配更加灵活和高效，有效避免了IP地址的浪费。
5. 公有IP地址和私有IP地址有什么区别？请举例说明。 公有IP地址是全球唯一的，由权威机构统一分配，用于互联网上的公开访问，例如网站服务器的IP地址。私有IP地址则可以在组织内部（如家庭或公司网络）重复使用，无需全球唯一，例如192.168.1.x。
6. 简述DHCP协议“四步走”的工作流程。 DHCP流程包括：1. DHCP Discover（客户端广播请求IP）；2. DHCP Offer（服务器提供IP）；3. DHCP Request（客户端广播确认选择的IP）；4. DHCP ACK（服务器广播最终确认并分配IP）。
7. DHCP协议中的广播（Broadcast）机制在哪些步骤中发挥了作用？ 在DHCP Discover阶段，新加入的客户端通过广播寻找DHCP服务器。在DHCP Offer、DHCP Request和DHCP ACK阶段，DHCP服务器和客户端也可能使用广播（尤其是在客户端尚未获得IP地址时），以确保所有相关方都能接收到信息。
8. 为什么即使知道目标IP地址，仍然需要MAC地址才能发送网络包？ IP地址提供了逻辑上的定位，但数据包最终需要在物理层传输。MAC地址是网卡在局域网内的唯一物理标识，没有MAC地址，网络包就无法被封装成以太网帧并在物理链路上发送给特定的设备。
9. MTU（最大传输单元）是哪一层的概念？它对网络包的传输有什么影响？ MTU是第二层（MAC层/数据链路层）的概念，特指以太网帧中数据载荷的最大长度，通常为1500字节（不含MAC头和尾）。如果网络包的数据量超过MTU，就需要进行分片传输，这会增加网络开销和处理复杂性。
10. PXE协议主要解决了什么问题？它如何利用DHCP协议实现其功能？ PXE协议解决了在没有操作系统的情况下，通过网络启动计算机并自动安装操作系统的问题，极大地简化了大规模服务器部署。它利用DHCP协议获取IP地址、PXE服务器地址和初始启动文件路径，从而引导客户端从网络下载并启动操作系统安装程序。
